Неубиваемые выключатели АВВ Garant для установки на улице. Технический обзор

Автор: | 23.10.2017

Здравствуйте, уважаемые читатели!

Электрики знают об особенностях применения розеток и выключателей вне помещений: на террасах, балконах, улицах. Изделия должны быть максимально защищены от попадания воды, образования конденсата, проникновения пыли.

Сегодня речь пойдет об герметичных выключателях, которые можно и нужно устанавливать в уличных условиях. Данные выключатели высокую имеют степень защиты IP66 (что значит полная пыленепроницаемость и защита от морских волн или сильных водяных струй с любого направления). Кроме этого, выключатели собраны из металлического корпуса, что придает им ударостойкость, например, защита от града. Но обо всем этом по порядку. Итак, вашему вниманию предлагаются к ознакомлению выключатели и розетки  наружного монтажа серии Garant от всемирно известной компании ABB (Германия).

Такие выключатели могут пригодиться в электрике частного дома, где необходимо включать/отключать например, освещение на участке.





Где производятся розетки и выключатели ABB?

Итак, электроустановочные изделия компанией ABB (а также другими фирмами) производятся в разных странах не зависимо от страны происхождения компании. Электроустаночные изделия серии Garant не стали исключением. Немецкая фирма АВВ располагает собственным заводом в г. Прага (столица Чешской Республики), который именуется так: “ABB s. r. o., Elektro-Praga”.

abb_elektro-praga

Данный завод является крупнейшим производителем материалов для бытовой электропроводки в Чешской Республике.

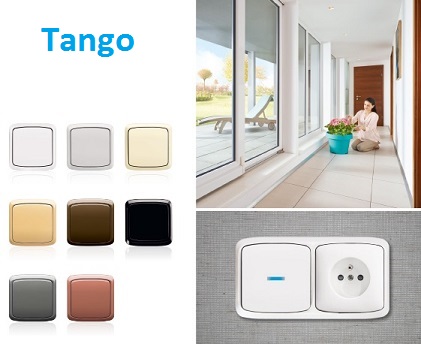

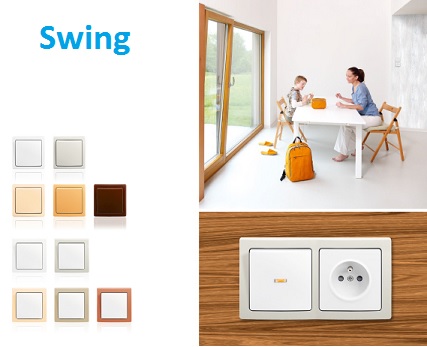

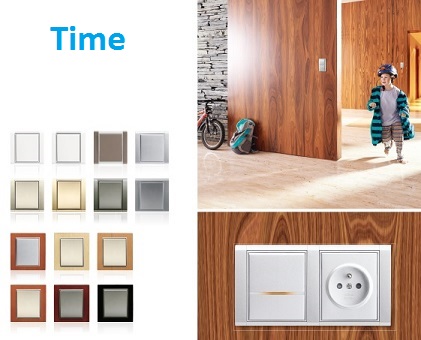

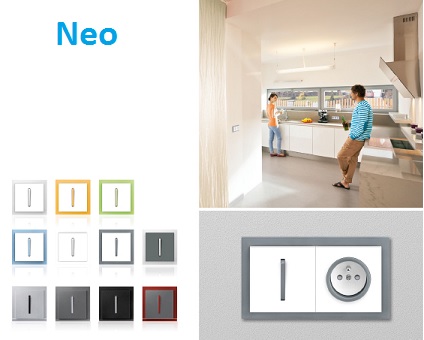

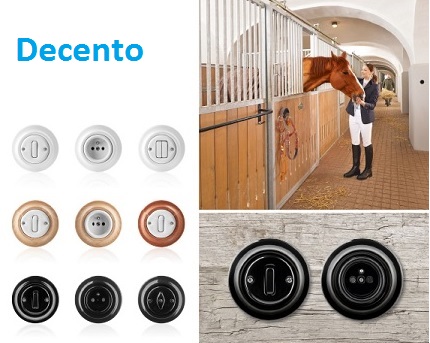

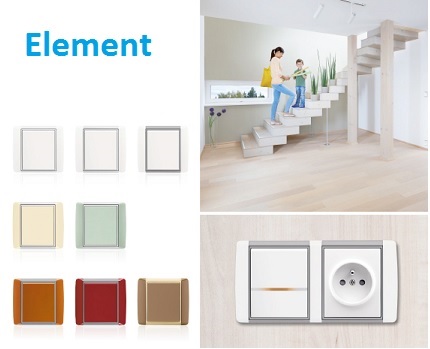

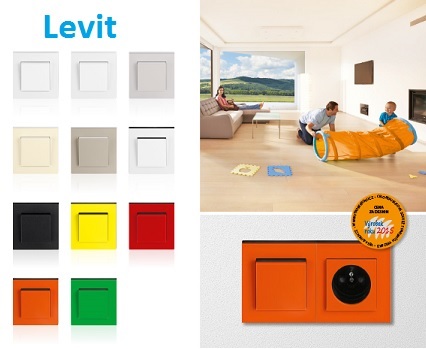

Здесь выпускаются электроустановочные изделия, т.е. бытовые розетки, выключатели, переключатели на разный вкус и цвет. В частности это серии: Levit, Swing, Tango, Neo, Element, Time, Time Ardo, Decento:

В Украине представлены многие из показанных серий.

Вот как интересно и со вкусом описывают свои изделия в оригинальном каталоге “Electro – Praga:

Различный дизайн, разные люди. Каждому нравится что-то свое.

Кто-то отдает предпочтение простой функциональности, идущей на компромисс с дизайном
и цветовым вариантом исполнения, а кто-то – цене. Другие потребители, наоборот, предпочитают исключительный дизайн и хотят отличиться.

Бытовое электромонтажное оборудование часто воспринимается как что-то само собой разумеющееся в нашей жизни. Давайте вместе задумаемся над тем, что мы каждый день прикасаемся к определенным вещам, причем охотнее всего прикасаемся к тому, что нам нравится. А это и есть одна из целей при создании наших дизайнерских серий и их цветовых вариантов исполнения.

Многие устройства умеют то же самое, что умеют люди. И наоборот, различные действия людей напоминают и символизируют функции устройств. Вы сами увидите, что между электромонтажным оборудованием и людьми можно найти много общего. Выключатель и розетка, штепсельная вилка и штепсельная розетка, единство и борьба противоположностей, мужчина и женщина, различные действия людей.



Влагозащищенная линейка розеток и выключателей

Безопасное электроустановочное оборудование идеально защищено от воздействия окружающей среды. Предназначено для установки внутри и снаружи помещений.

В герметичном исполнении представлены следующие серии:

Влагозащищенная серия ABB Electro-Praga

  • устройства IP 44 для монтажа под штукатурку

Предназначены для стационарной электропроводки под штукатуркой, в частности, в мокрой среде. По своей форме гармонируют с другими устройствами.

  • серия “Praktik” IP 44

Очень распространенная линейка устройств для монтажа на штукатурку, которая подходит для большинства вариантов применения в среде с обычной и с брызгающей водой.

  • Variant+ IP 44

Применяется в среде обычной, пыльной и мокрой. Линейка очень вариабельна и охватывает широкий ассортимент устройств. В сером цвете подходит для установки на горючие поверхности

  • Garant

Имеет высокий класс защиты и механической устойчивости. Хорошо оснащенная с приборной точки зрения линейка Гарант упрощает выполнение проводки. Устройство можно устанавливать и на горючие поверхности.



Серия Garant

Ознакомимся с  самыми герметичными из упомянутых выше устройств розетками и выключателями.

Технические данные из каталога. Электрические характеристики

Заглянув в каталог, ознакомимся с ассортиментом и характеристиками:

Garant_katalog_ 1Garant_katalog_ 2















Далее будут приводится термины, не совсем понятные человеку, не специалисту в электрике. Для выбора необходимого выключателя посоветуйтесь с электриком или электромонтажником.

Выключатели

Предлагаются следующие варианты выключателей наружной установки.

Одноклавишные:

  • одноклавишный обычный;
  •  проходной;
  • перекрестный;
  • кнопочный;
  •  двухполюсный;
  • проходной с подсветкой (с нулевой клеммой);
  • перекрестный с подсветкой;
  • Кнопочный

Двухклавишные:

  • двухклавишный обычный;
  • проходной

Характеристики выключателей:

  • Степень защиты IP66.
  • Коммутируемый ток: 10А.
  • Напряжение: 250В.

Розетки

Предлагаются следующие варианты розеток наружной установки:

  • розетка с заземлением с крышкой
  • розетка с заземлением с крышкой и металлическим кабельным изолятором

Характеристики розеток:

  • Степень защиты IP55.
  • Коммутируемый ток: 16А.
  • Напряжение: 250В.

Внимание! Наличие позиций в каталоге не означает наличие их у поставщиков на складах в разных странах. Как правило, ввозятся популярные номенклатурные позиции, которые больше всех пользуются спросом.  Под заказ можно привезти и недостающий товар, при этом срок поставки может составлять ориентировочно от 2 до 8 недель в зависимости от группы товара, производителя, страны, куда ввозится товар и т.д.





Что внутри металлического выключателя? Разбираем и смотрим

На картинке вы можете видеть выключатель в собранном виде. Касание клавиши выключателя осуществляется через резиновую вставку с вкраплениями.

Общий вид выключателя

Маркировка “IP66” виднеется в правом нижнем углу:

Степень защиты IP66 у выключателя ABB Garant

Снизу у выключателя имеется  съемный уплотнитель для ввода кабеля, а также наружная клемма заземления. Выключатель наружной установки, поэтому и проводка предполагается также наружная. Но, часто бывает так, что проводка внутренняя, выходит из из стены. В таком случае в выключателе в задней стенке сверлится отверстие и вводится кабеля через это отверстие.

Кабель можно завести в одну из четырех боковых граней корпуса выключателя. Для этого нужно выбить отверстие. Я для этих целей использую зубило и молоток. Выбивается легко. Диаметр отверстия 21мм.

Как было написано выше, данный выключатель можно устанавливать и на горючие поверхности. Об этом указывает маркировка “B, C, D” на корпусе, которая обозначает группу реакции изделия на горение:

Выдержка из стандарта EN 13501-1:

Степень D, C, B
Изделие, которое должно быть классифицировано как относящееся к степени D, C или B, испытывается согласно стандарту ČSN EN ISO 11925-2 при помощи пламени, действующего в течение 30 секунд.

В задней части расположены два отверстия для крепления выключателя на плоскость (вверху слева и внизу справа):

Откручиваем два шурупа и снимает переднюю крышку:

Выключатель ABB Garant со снятой передней крышкой

Здесь нас ждет резиновый уплотнитель,который держится на полукруглых выступах в углах корпуса выключателя. Механизм выключателя с клавишей снимается очень легко с двух направляющих:

Механизм выключателя ABB Garant

На механизме нанесена маркировка производителя, артикул изделия, напряжение:

Механизм выключателя ABB Garant

Внутри корпуса вверху справа имеется клемма для заземления. Поскольку корпус металлический, нужно подводить заземляющий проводник к этой клемме:

Клемма для заземления

Итак, сделаем вывод и еще раз посмотрим на выключатель.

Конструкция выключателя серии Garant проста и в тоже время надежная. Он состоит из корпуса, передней крышки с прозрачной вставкой, резиновой вставки, которая во многом обеспечивает герметичность, и самого механизма выключателя с клавишей:

Разобранный выключатель ABB Garant

Внешний вид выключателя суровый, но внушает доверие:

Внешний вид выключателя ABB Garant

А теперь закрепим материал видеообзором:

В данном обзоре были рассмотрены выключатели для наружной установки с защитой от воды и пыли. Такие выключатели смело можно устанавливать на улице под открытым небом. Необходимое условие: их нужно заземлять, поскольку корпус металлический.

В одной из следующих статей расскажу об непосредственной установке выключателей на объекте и о том, как я собрал из пяти выключателей схему по электрике для управления освещением из нескольких мест.

До новых статей!
